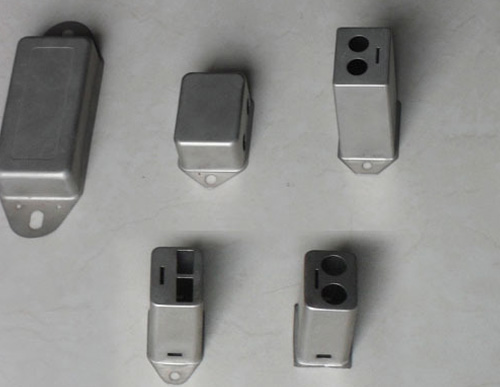

滤波器外壳多以方形为主，产品要经过盐雾试验，表面要进行电镀与防...

钣金件设计制作原则

钣金件设计制作是一项涉及材料选择、结构设计、工艺规划等多个方面的综合性工作。为钣金件的质量、功能和制造成本的优化，需要遵循一系列设计制作原则。以下是对钣金件设计制作原则的详细阐述，旨在为相关从业者提供有益的指导和参考。

一、材料选择原则

钣金件的制作材料多样，包括不锈钢、镀锌钢板、铜、铝、铁等。在选择材料时，需综合考虑材料的强度、刚度、不易腐蚀性、加工性能以及成本等因素。一般而言，厚度均匀的片材类金属材料统称钣金，其厚度范围通常小于6mm。在达到产品功能和强度要求的前提下，应尽量选择厚度适中、易于加工的材料，以降低制造成本和提升生产速率。

二、厚度设计原则

钣金件的厚度设计是影响其性能的关键因素之一。厚度设计需根据产品的实际功能需求来选择，既要确定足够的强度和刚度，又要避免过厚导致的加工困难和成本增加。对于大部分产品，钣金件厚度应控制在1.00mm以下。同时，还需注意在折弯和成形过程中，厚度的不均匀变化可能导致零件变形或开裂，因此在设计时应尽量避免在折弯处造成厚度不均匀。

三、易于展平原则

钣金件产品是由片材加工而成的，因此在设计时应确定所有折弯及斜面都能展开在同一个平面上，相互之间不能有干涉。这一原则有助于简化加工过程，提升生产速率和产品质量。在设计过程中，应充足考虑零件的展开形状，避免产生无法展开的复杂结构。

四、面向加工工艺原则

钣金件的设计应面向加工工艺，产品易于制造。这包括选择适当的加工方法、优化加工流程以及设计正确的工艺切口等。例如，在冲裁过程中，应避免产生细长的悬臂和狭槽，以减少模具的磨损和提升冲裁质量。同时，还应考虑模具的使用寿命和加工速率，选择适当的模具材料和结构。

五、冲裁与折弯设计原则

在冲裁设计中，应确定冲裁件的外形尽量简单，避免产生尖角，以减少对模具的磨损并延长其使用寿命。对于需要存在的尖角，应在角落连接处倒圆角过渡，圆角半径应不小于材料厚度的0.5倍。在折弯设计中，应确定适当的小折弯半径，以避免材料在折弯过程中产生裂纹或折断。同时，还需注意折弯件的直边高度不能太小，以产品的精度要求。

六、拉伸与成型设计原则

拉伸是将钣金件拉深成四周有侧壁的圆形、方形或异形等形状的工艺。在拉伸设计中，应确定拉伸件的底与壁之间、凸缘与壁之间的小圆角半径大于材料厚度，以避免产生裂纹和变形。同时，还需注意拉伸件的形状应尽量简单、对称，以减少拉伸次数和提升生产速率。对于矩形拉伸件，相邻两壁间的小圆角半径也应达到相应的要求。

七、优化结构设计原则

在钣金件的结构设计中，应充足考虑零件的强度、刚度、稳定性和可制造性等因素。通过优化结构设计，可以降低零件的制造成本和提升其使用寿命。例如，可以采用增加肋等结构来提升零件的强度和刚度；通过正确布置工艺孔和定位孔来零件在加工和装配过程中的准确定位；通过优化零件的形状和尺寸来减少材料浪费和提升生产速率等。

综上所述，钣金件设计制作原则涵盖了材料选择、厚度设计、易于展平、面向加工工艺、冲裁与折弯设计、拉伸与成型设计以及优化结构设计等多个方面。遵循这些原则有助于确定钣金件的质量、功能和制造成本的优化，为相关从业者提供有益的指导和参考。
